| T-2000 BAY PARTITION 系統隔間 |
|
 |
|
| 一、適用範圍 | |
| 1-1、 | class 1~class 1000之clean room如晶圓廠、TFT-LCD、DRAM，高階封裝測試••••等之外圍及內裝隔間。 |
| 1-2、 | 製程 Layout區隔，需要經常及或可能變更、遷移、擴充，彈性修改組裝之Clean room內裝。 |
| 1-3、 | 製程設備隔離牆，生產設備前後區之隔離或設備變動，MOVE IN需要便於拆解，交換、重組或搭配機台隔離之隔離牆。 |
| 二、金屬框架系統（FRAME WORK） | |
| 2-1、 | 系統結構採用直角式連結組裝工法，組合方便切割修改簡易快速。 |
| 2-2、 | 主結構文件立柱及橫柱GA-2001採用四方長條式螺牙設計，框架結構可依需求任意左，右、高、低、移動，加裝或減少而不需攻牙或鑽孔。 |
| 2-3、 | 天軌設計，預留20mm防震及防止CEILING GRID荷重後，下壓產生撓度的伸縮空間，確保PARTITION，不受天花板移位或重壓，牽動而移位導致機台震動或移位。 |
| 2-4、 | 地軌採用橫向間距獨立式地軌，每一支地軌都可以任意拆除，在機台MOVE IN或LAYOUT修改時，可以不受任何起始定點之限制。 |
| 2-5、 | 所有附屬結構框架全部採用嵌合式設計，不須縲絲固定即可拆裝。 |
| 2-6、 | 全系統採用單一規格固定片及縲絲，組裝工具只須一支六角扳手，不須專業人員使用者便可自行輕易拆解組裝。 |
| 2-7、 | 設計上已經考量結構強度的需求，使得有大型機台之隔離需求時，牆面開口不受限制，沒有工法及安全上的顧慮。 |
| 2-8、 | 機台隔離圖例 1. 機台設備 |
| 三、隔間面系統 | |||||||
| 3-1、 | 牆板系統可依須求採用單面封板及雙面封板兩種不工法。 |
||||||
| 3-2、 | 單面封板可選用： A. 1.2mm抗靜電烤漆鍍鋅鋼板。 B. 5mm雙面抗靜電鋁蜂巢板。 C. 5mm抗靜電紙蜂巢板。 |
||||||
| 3-3、 | 雙面封板可選用： A. 1.2mm抗靜電烤漆鍍鋅鋼板。 B. 46mm雙面抗靜電鋁蜂巢板。 C. 46mm抗靜電紙蜂巢板。 |
||||||
| 3-4、 | Clean room外圍隔間及非機台隔離區，不須經常拆裝、修改之隔間牆，可彈性採用本公司之 T-3 TYPE 隔間系統，施作簡便快速。造價低廉，完成面之外觀與T-2000TYPE系統相容；並可於需求變更時相容更換。 |
||||||
| 3-5、 | 氣密墊採用NON-OUTGASSING之 D.I.V.A系列氣密墊。 |
||||||
|
|||||||
| 四、門窗系統 | |
| 4-1、 | 氣密門可採用標準型氣密門或T-2000型氣密門。 |
| 4-2、 | 電動門可採用標準型電動門或T-2000型電動門。 |
| 4-3、 | 電動門標準配備：
|
| 4-4、 | 電動門選擇配備(可依需求選備)：
|
| 4-5、 | 視窗： 可依需求採用下例各種產品
|
| 五、雙面抗靜電蜂巢板施工大樣圖 | |||||||||||
| 5-1、 | 雙面抗靜電蜂巢板封板剖面圖 | ||||||||||
 |

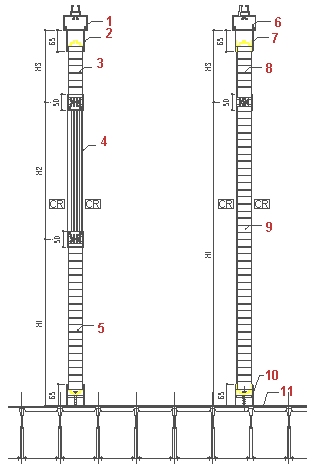

1. C/G T-BAR 2. 外天軌 GA2004 3. 雙面抗靜電 鋁蜂巢/紙蜂巢 4. 視窗 5. 雙面抗靜電 鋁蜂巢/紙蜂巢 6. C/G T-BAR 7. 外天軌 GA2004 8. 雙面抗靜電 鋁蜂巢/紙蜂巢 9. 雙面抗靜電 鋁蜂巢/紙蜂巢 10. N005基座水平調整片 11. 高架地板 |
||||||||||
| 5-2、 | 雙面抗靜蜂巢板轉角及三方轉角斷面圖 | ||||||||||
|

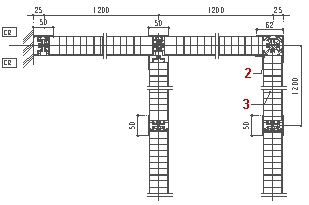

1. 雙面抗靜電 鋁蜂巢/紙蜂巢 2. 轉角中柱 GA2002 3. 雙面抗靜電 鋁蜂巢/紙蜂巢 |
||||||||||
| 六、單面封板施工大樣圖 | |||||||||||
| 6-1、 | 單面封板剖面圖 | ||||||||||
 |

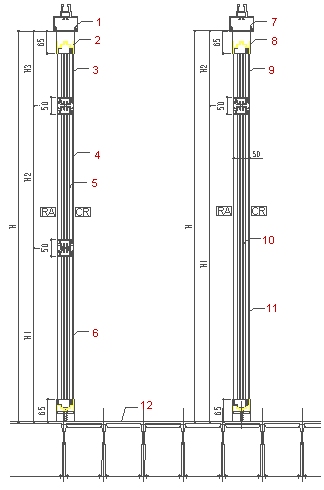

1. C/G T-BAR 2. 外天軌 GA2004 3. 5mm抗靜電蜂巢板 4. 視窗 5. 中柱 GA2001 6. 5mm抗靜電蜂巢板鋼板 7. C/G T-BAR 8. 外天軌 GA2004 9. 5mm抗靜電蜂巢板鋼板 10. 中柱 GA2001 11. 5mm抗靜電蜂巢板鋼板 12. 高架地板 |
||||||||||
| 6-2、 | 單面封板轉角及三方轉角斷面圖 | ||||||||||
|

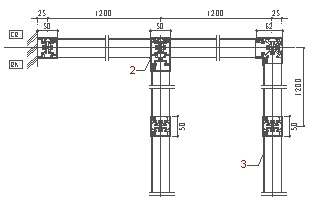

1. 5mm抗靜電蜂巢板鋼板 2. 三方轉角壓條 GA2011 3. 5mm抗靜電蜂巢板鋼板 |
||||||||||
| 七、氣密門 |
| 八、電動門 |
