B-TYPE CEILING GRID
無塵室模組式系統天花板
|
 |
 |

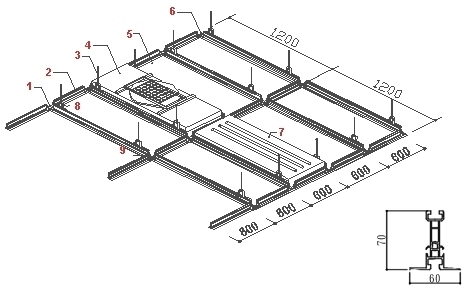

| 1. T型接頭 |
| 2. T-BAR |
| 3. 懸吊螺桿 |
| 4. FFU |
| 5. 盲板 |
| 6. L型接頭 |
| 7. 燈具 |
| 8. 水平調整器 |
| 9. 十型接頭 |
|
|
| 【產 品 說 明】 |
| |
|
一.T-BAR: |
- 採用6063鋁合金，陽極處理10μ以上。
- 滴槽吊點單破壞拉力1470kg。
- 單支每一M荷重300kg時變形量3.7mm。
|
|
二.接頭: |
- 採用鋁鋅合金，以高壓精密壓鑄成型。
- 表面經粉體塗裝處理。
- 十字接頭可加裝消防灑水頭及電線接頭。
|
|
三.系統擴充性: |
- 可輕易安裝HEPA、FFU、燈具等設備。
- 配合，內外隔間之組裝。
- 自動化輸送系統之搭配安裝。
- 無塵等級之升級或空間變化。
|
|
四.適用於CLASS1~10000以內之無塵室。 |
|
|

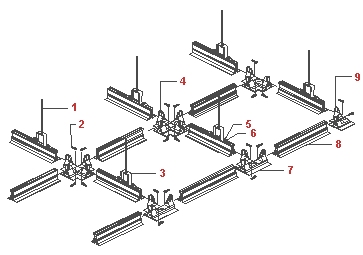

| 【組 裝 分 解 圖】 |
 |
| 1. M10懸吊螺桿 |
| 2. M8*40內六角螺絲 |
| 3. N001 水平調整架 |
| 4. NCGH 十字接頭 |
| 5. M8T型螺絲 |
| 6. M8螺帽 |
| 7. NCGT T型接頭 |
| 8. GA905 天板懸吊樑 |
| 9. NCGL L型接頭 |
|
|
|
|
